Losa final y losa entrepiso

Panel w 4” para losa de techo y/o entrepiso de 3.25 m

  • Permite la construcción de losa final o de azotea y losa entrepiso con aislamiento acústico , aislamiento térmico.
  • Construcción Antisísmica.
  • Ahorro de materiales de construcción como acero y concreto.
  • Proceso constructivo reflejado en el ahorro en tiempo de ejecución de la obra.
  • Consumo energético gracias al aislamiento térmico integrado.
  • No necesita mallas de unión debido a que viene con auto ensamble.

Descripción:

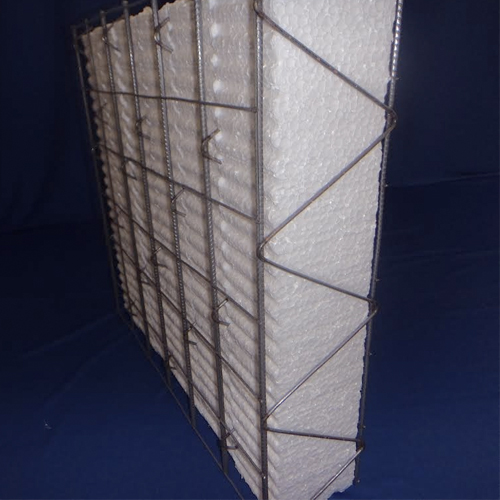

El panel de 4″ para losa final o losa entrepiso esta formada por una estructura tridimensional de alambre galvanizado o pulido de acero de gran resistencia.

Este alambre de acero tiene puntos de conexión electrosoldados que forman una figura de zig zag recubriendo una placa de poliestireno expandido de alta densidad.

Esta placa posee diversas características que ayudan a que el panel w cumpla con la norma NMX-C-405-ONNCCE-2002 .

Dicha norma se refiere a Paneles para uso estructural en muros, techos y entrepisos.

Así mismo cuenta con propiedades térmicas para que la losa terminada ya sea de techo o de entrepiso cumplan también con las normas:

NOM-020-ENER-2011 (Aislamiento térmico en la envolvente de la vivienda).

NMX-C-460-2009 (aislamiento térmico para envolventes de vivienda por zona térmica).

Usos:

Es un excelente recurso en las losas para techo, de azotea o de entrepiso debido a que poseen una gran capacidad de carga , además del aislamiento térmico , acústico y brindan propiedades antisísmicas.

Panel w 4” para losa de techo y/o entrepiso de 3.25 m

Diagrama de Producto:

Panel w 4” para losa de techo y/o entrepiso de 3.25 m

Especificaciones

Espesor

4″

Ancho

1.22 m

Alto

3.25 m

Separación entre Mallas

10.62 cm

Retícula

6.7 x 6.7 cm

Peso

3.08 kg m²

Espesor Poliestireno

7.00 cm

Calibre de Acero

10, 12 y 15

Área de Acero

2.80 cm2

Panel w 4” para losa de techo y/o entrepiso de 3.25 m

Características Losa Terminado

Espesor losa terminada
14.30 cm

Peso losa terminada
140 kg/m²

Resistencia Térmica Factor «R» (hr)(ft2)(f)/BTU
11.23

Aislamiento Acústico
44 db

Resistencia del Mortero
100 kg/cm2

Resistencia al concreto
200 kg/cm²

Resistencia al Cortante
24,566 kg/m

Carga Axial
586 kg/m²

Resistencia a la Tensión
24,566 kg/cm²

Precio aproximado del Panel w de 4” para losa es de 1,363MXN
